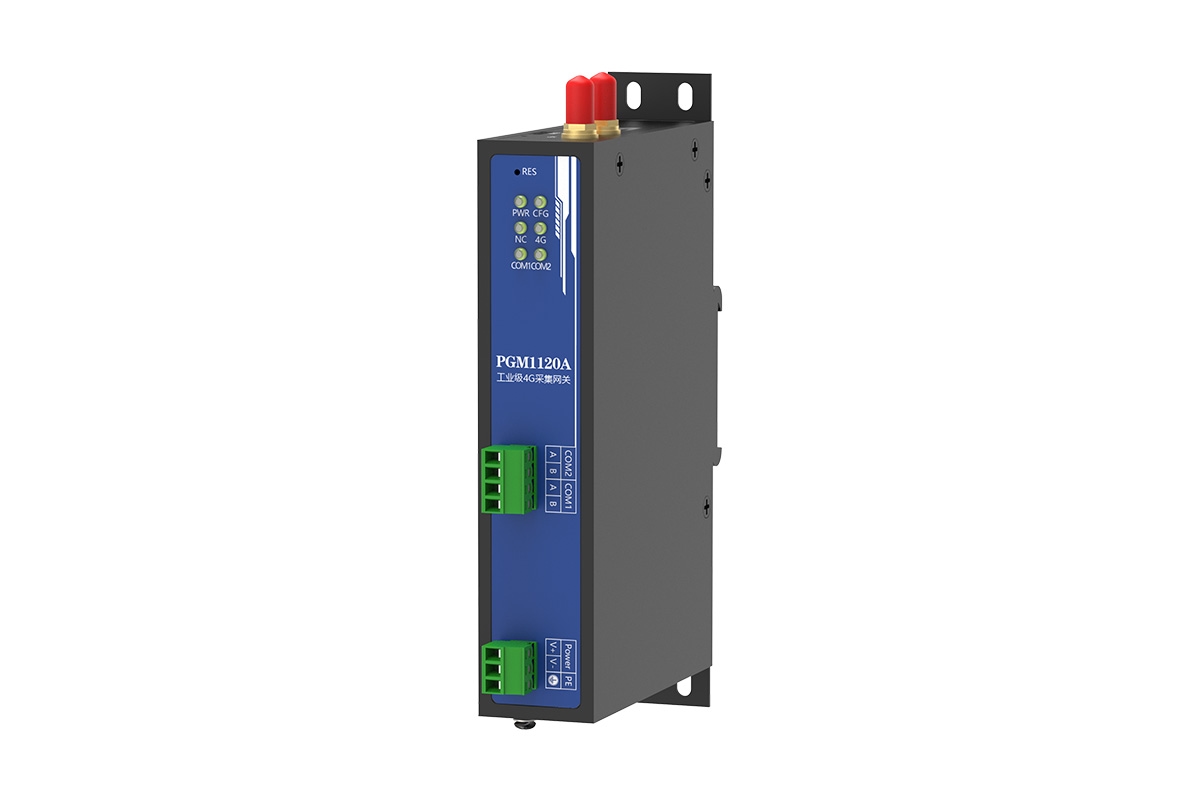

4G采集协议网关PGM1120A是一款集2路RS485串口、1路以太网口、1路4G全网通及1路GPS+北斗双模导航定位功能，实现协议转换、远程管控与位置溯源，广泛适配工业物联网、智慧交通、环境监测、智能运维等多领域场景，为设备数字化、智能化升级提供稳定、高效、灵活的核心枢纽解决方案。
采用工业级32 位处理器，实时处理能力强
搭载工业级4G模组，兼顾高速数据传输与低功耗特性
支持GPS+北斗双系统导航定位
支持 WAN/LAN 双网络模式灵活切换
支持灵活配置逻辑控制规则
提供通用的MQTT协议上报配置
支持自定义数据源与采集规则
支持串口设备间的双向透明传输
支持多上报通道断线计时监测
支持Ping主机监测功能，可自定义检测周期
支持配置参数批量导入导出
WEB配置界面简洁直观
支持DNS 域名解析功能
实时监控系统，可直接查看通道实时状态
工业级设计，宽温工作，抗干扰能力强
宽电压输入：9-30VDC
宽温范围：-40℃～85℃
以太网接口 | |
数量 | 1 |
接口形式 | RJ45 |
线序标准 | TIA/EIA568B 标准线序 |
速率 | 10/100M |
电磁隔离保护 | 2KV |
网络配置 | |
工作模式 | WAN模式、LAN模式 |
IP地址 | 192.168.1.5 |
子网掩码 | 255.255.255.0 |
网关 | 192.168.1.1 |
DNS服务器1 | 114.114.114.114 |
DNS服务器2 | 8.8.8.8 |
串口 | |
数量 | 2 |
类型 | RS485 |
接口形式 | 工业接线端子 |
接口定义 | RS485_A、RS485_B |
EMC | 500W雷击浪涌 |
过流保护 | 30V/100mA |
隔离电压 | 1500VDC |
电源特性 | |
接口形式 | 工业接线端子 |
输入电压 | DC9-30V |
功率 | ≦5.0W |
EMC | 1500W雷击浪涌 |
过流保护 | 支持 |
过压保护 | 支持 |
防反接功能 | 支持 |
通讯参数 | |
天线接口数量 | 2（4G+GPS） |
天线接口 | SMA母头 |
通讯方式 | 以太网+4G |
定位方式 | GPS+BDS |
4G模块参数 | |
频段信息 | LTE-FDD B1/3/5/8 |
LTE-TDD B34/38/39/40/41 | |
最大数据传输速率(Mbps) | LTE-FDD 10（下行）/5（上行） |
LTE-TDD 8.96（下行）/3.1（上行） | |
功耗（典型值） | 38μA@关机 |
1.34mA@LTE休眠（PF=128） | |
1.24mA@LTE 休眠（PF=256） | |
工作环境 | |
工作温度 | -40℃～85℃ |
存储温度 | -40℃～85℃ |
相对湿度 | ≦95％RH |
机械特性 | |
外壳 | 金属 |
IP等级 | IP30 |
尺寸 | 长*宽*高(mm)141×90×30（不含挂板），164×90×30（含挂板） |
实验标准 | |
静电放电抗扰度（ESD） | GB/T 17626.2（IEC 61000-4-2）（接触放电±8kV） |
电快速瞬变脉冲群（EFT） | GB/T 17626.4-2018（网络端口：±2KV；电源端口：±4kV；信号端口：±4kV） |
低温/高温试验 | GB/T 2423.1、2（高温85℃，低温-40℃） |
