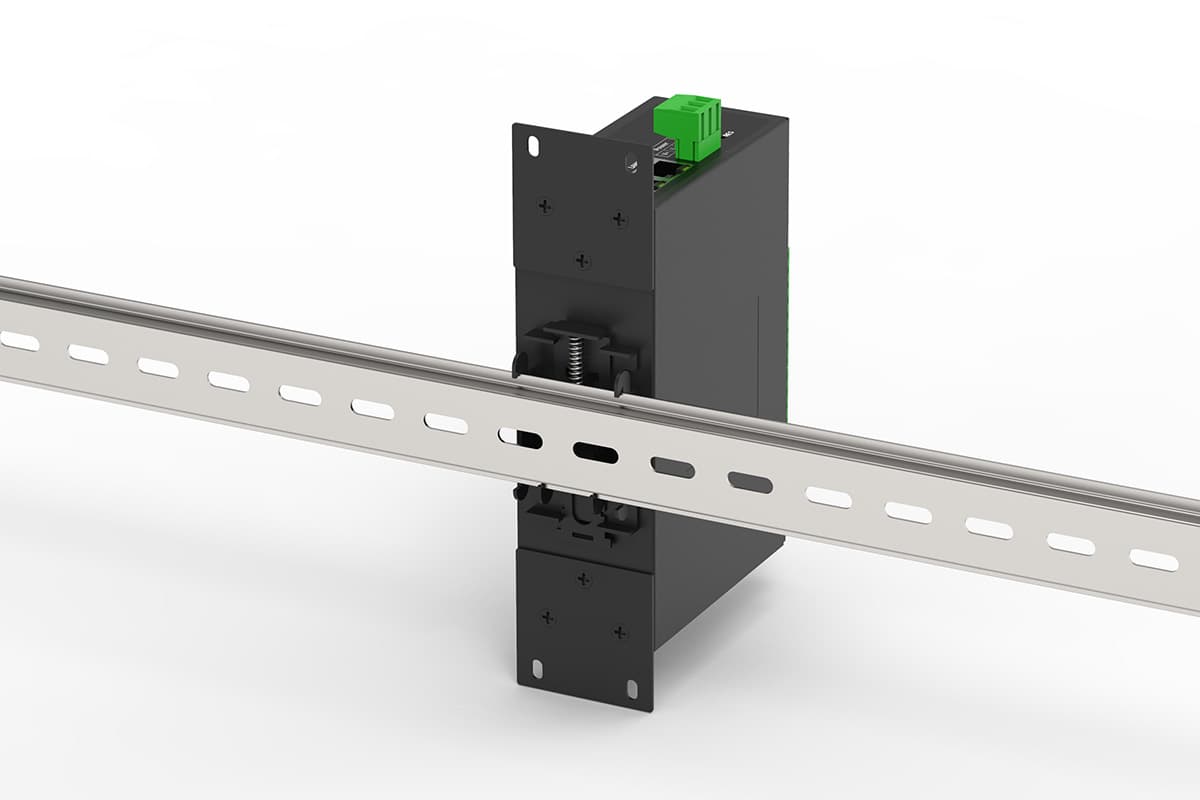

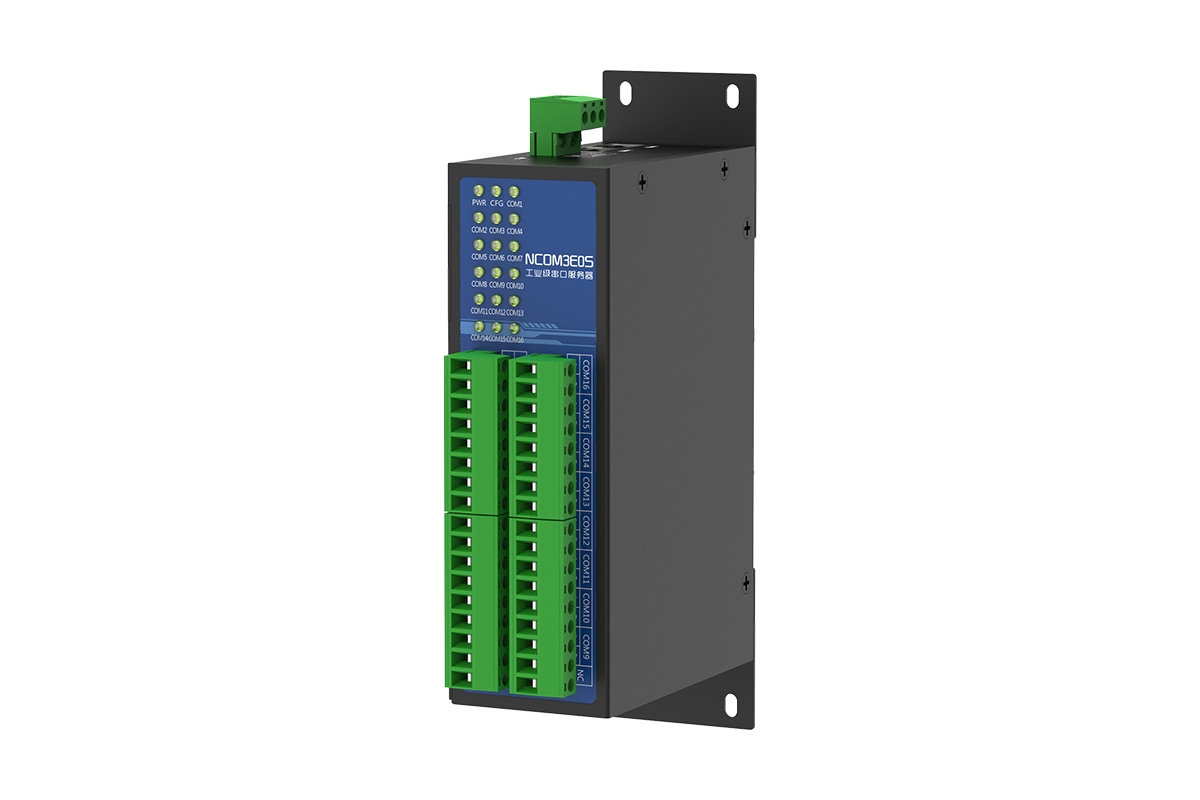

NCOM3E0S为导轨式串口服务器，提供2路以太网口，支持交换机功能，能够将16路标准的 RS485 串口信号转换成 TCP/IP 网络信号，实现RS485 串口与 TCP/IP 网络接口之间数据的双向透明传输；
除具备常规串口服务器DTU透明传输功能外，还具备Modbus 网关的功能，将ModbusTCP与ModbusRTU/ModbusASCII 协议之间进行转换，使用户的Modbus串口设备能够立即具备 TCP/IP 网络接口功能，连接网络进行数据通信，极大的扩展串口设备的通信距离。
模块硬件完全按照工业级标准设计，通讯接口进行了防雷击浪涌处理，电源具有工作电压范围宽、防接反和防雷击保护，可在恶劣电气环境中长期稳定工作。
◆采用工业级32位ARM9处理器，主频300MHz，内存64M，Flash256M，实时处理能力极强
◆所有通讯接口均进行防雷击、浪涌处理
◆10/100M自适应以太网接口，支持动态IP和静态IP
◆网口支持静态或动态获取IP的能力，应用更为灵活方便
◆提供双网口，支持交换机功能，在工业现场配置快捷方便，提高数据传输效率
◆支持TCP Server，TCP Client、UDP、虚拟串口、背靠背连接等多种使用方法
◆是串口服务器，同时也具备Modbus 网关的功能
◆支持软件或网页双重配置方式，配置设备参数方便灵活
◆支持DNS 域名解析功能，方便远程监控
◆具有自动报告设备IP地址的功能
◆设有密码保护，具有较高的安全等级

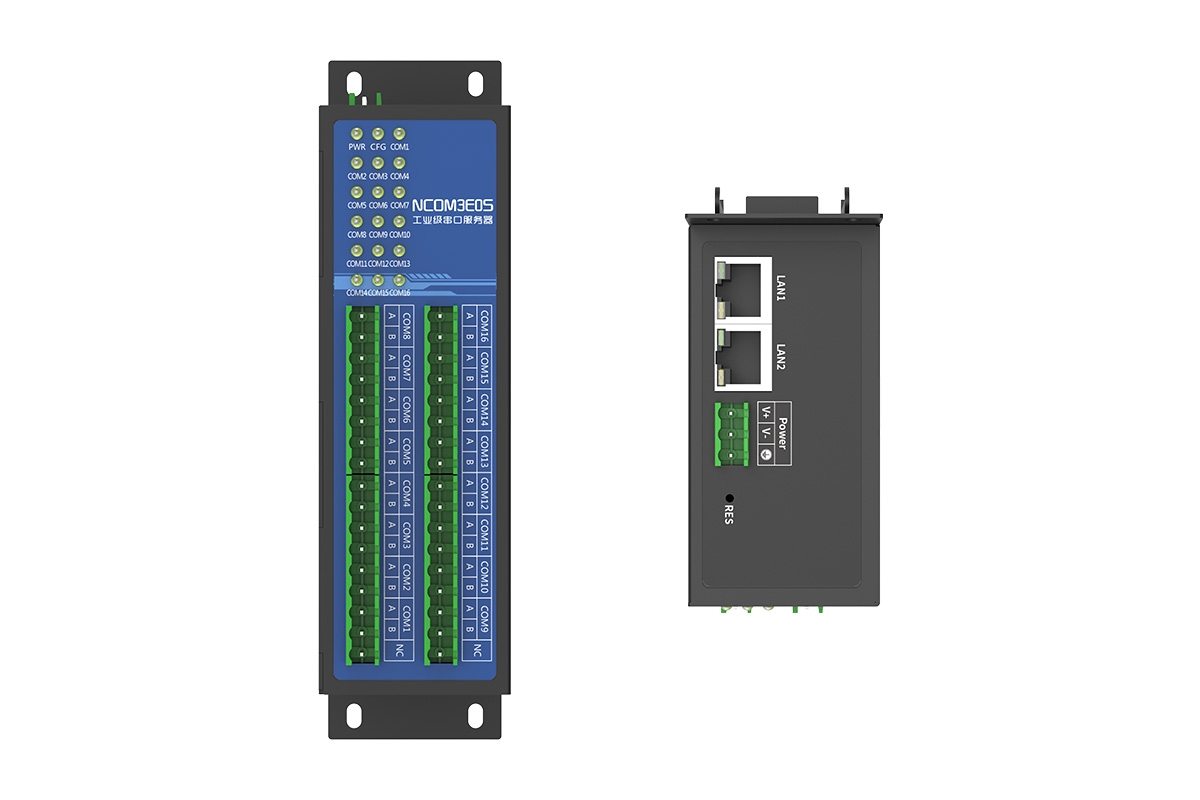

◆网口和串口都有独立的指示灯，能够清晰明了的指示工作状态
◆具有Reset键，可在系统参数配置混乱的情况下恢复到出厂设置
◆工作电压范围宽，电源具有良好的过流过压、防反接保护功能
◆支持在线更新固件，方便用户对设备固件进行及时更新
◆高档金属外壳，精致美观，并可有效保护产品稳定运行
◆支持注册功能，方便对接云平台
| 以太网接口 | |
| 数量 | 2 |
| 速率 | 10/100M |
| 线序标准 | TIA/EIA568B 标准线序 |
| 电磁隔离保护 | 2KV |
| 网络设置 | |
| IP分配策略 | STATIC、AUTO/DHCP |
| 本机IP地址 | 192.168.1.5 |
| 本机子网掩码 | 255.255.255.0 |
| 本机网关 | 192.168.1.1 |
| 串口 | |
| 数量 | 16 |
| 类型 | RS485 |
| 接口形式 | 工业接线端子 |
| EMC | 500W雷击浪涌 |
| 过流保护 | 30V/100mA |
| COM9-COM16:隔离电压 | 5000Vrms |
| :共模瞬态抗扰度 | 250kV/us |
| 串口设置 | |
| 波特率 | 1200、2400、4800、9600、19200、38400、57600、115200bps |
| 数据长度 | 7、8 |
| 停止位 | 1、2 |
| 校验 | Odd（奇校验）、Even（偶校验）、None（无校验） |
| 工作模式 | TCP Server、TCP Client、UDP |
| 数据转换模式 | DTU、ModbusRTU、ModbusASCII 、TELNET、TELNETEN |
| 电源特性 | |
| 接口形式 | 工业接线端子 |
| 输入电压 | DC9-30V |
| 功率 | ≦2.6W |
| EMC | 500W雷击浪涌 |
| 过流保护 | 支持 |
| 过压保护 | 支持 |
| 防反接功能 | 支持 |
| 工作环境 | |
| 工作温度 | -40℃～85℃ |
| 存储温度 | -40℃～85℃ |
| 相对湿度 | ≦95％RH |
| 机械特性 | |
| 外壳 | 金属 |
| IP等级 | IP30 |
| 尺寸 | 长*宽*高(mm)141×91.5×46（不含挂板），180×91.5×46（含挂板） |
| 实验标准 | |
| 静电放电抗扰度（ESD） | GB/T 17626.2（IEC 61000-4-2）（接触放电±8kV） |
| 电快速瞬变脉冲群（EFT） | GB/T 17626.4-2018（网络端口：±2KV；电源端口：±4kV；信号端口：±4kV） |
| 低温/高温试验 | GB/T 2423.1、2（高温85℃，低温-40℃） |
| 认证 | |
| FCC | 47 CRF FCC Part 15，Subpart B ANSI C63.4-2014 |
| RoHS | (EU)2015/863-PASS |
| GB | GB 4943.1-2022 音视频、信息技术和通信技术设备--第 1 部分：安全要求 |
| CE | EN 55032:2015+A1:2020 EN 55035:2017+A11:2020 EN IEC 61000-3-2:2019+A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022-01 EN IEC 62368-1:2024AMD.11:2024 |
| 保修 | |
| 保修期限 | 5年 |
| 联系方式 | (86)0371-60201486 http://www.ipcsun.com |
