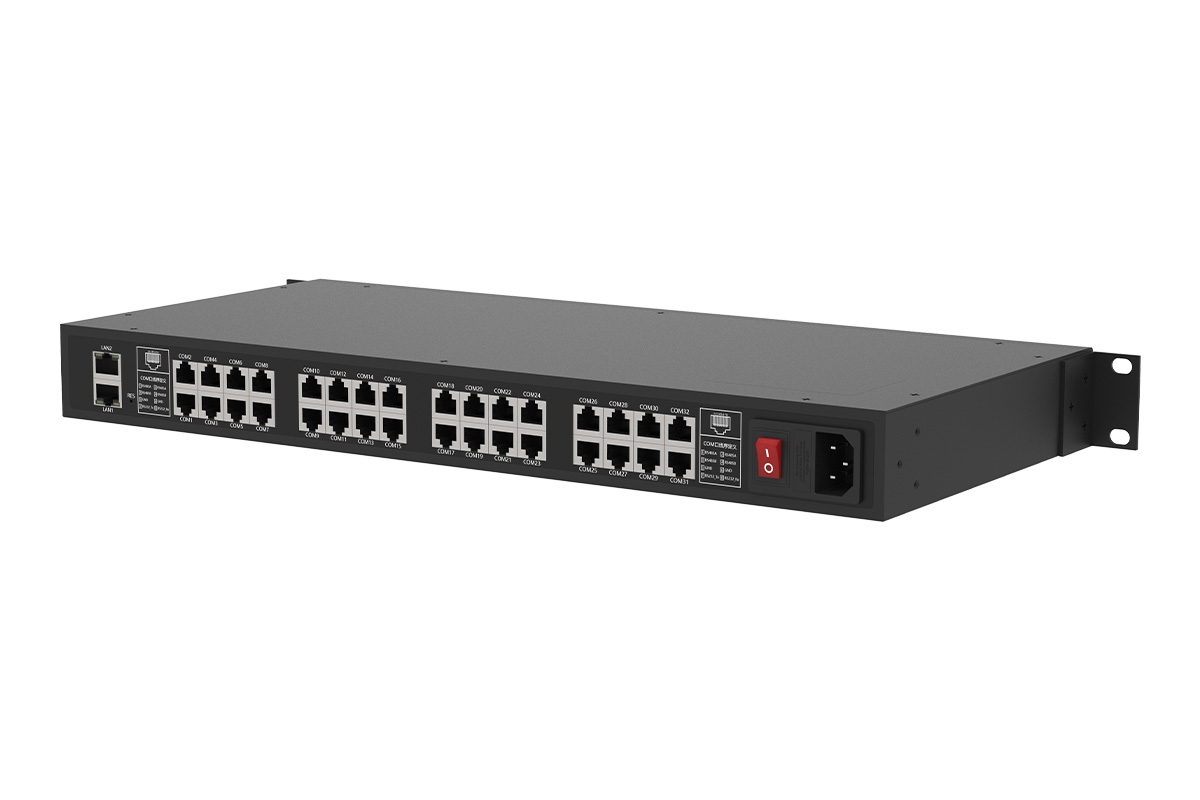

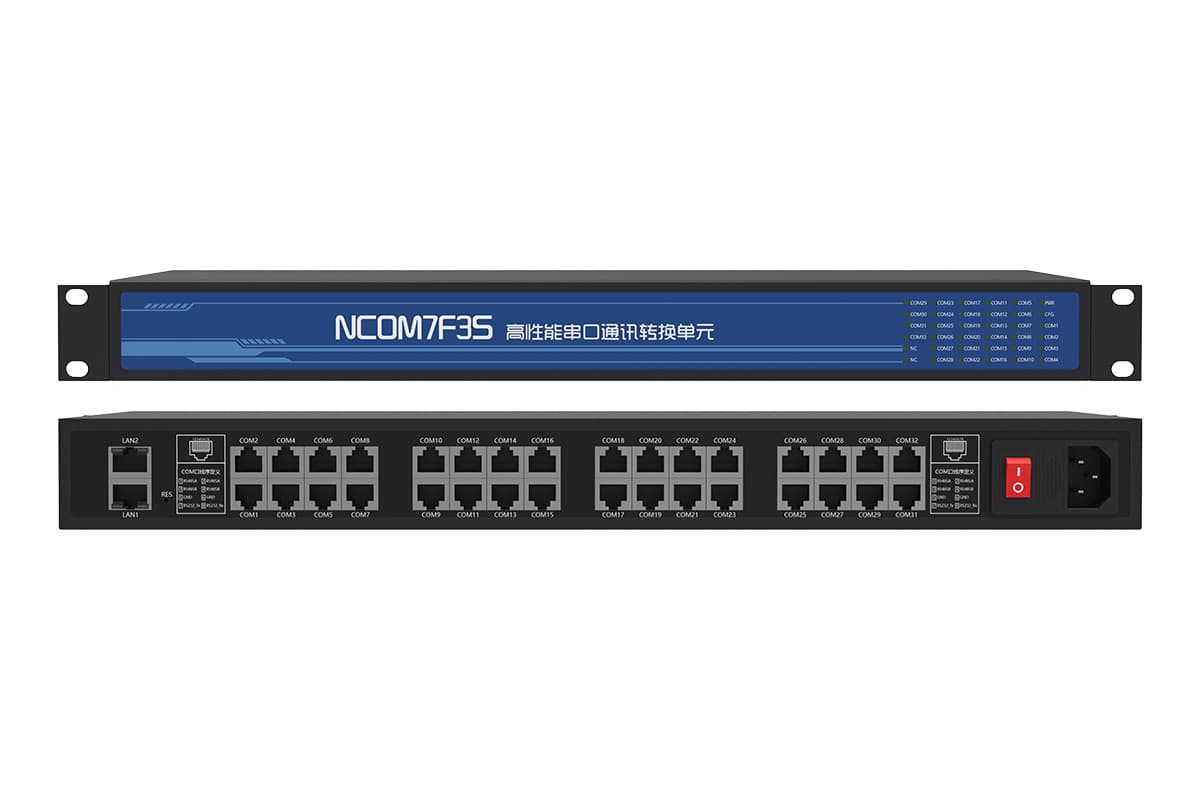

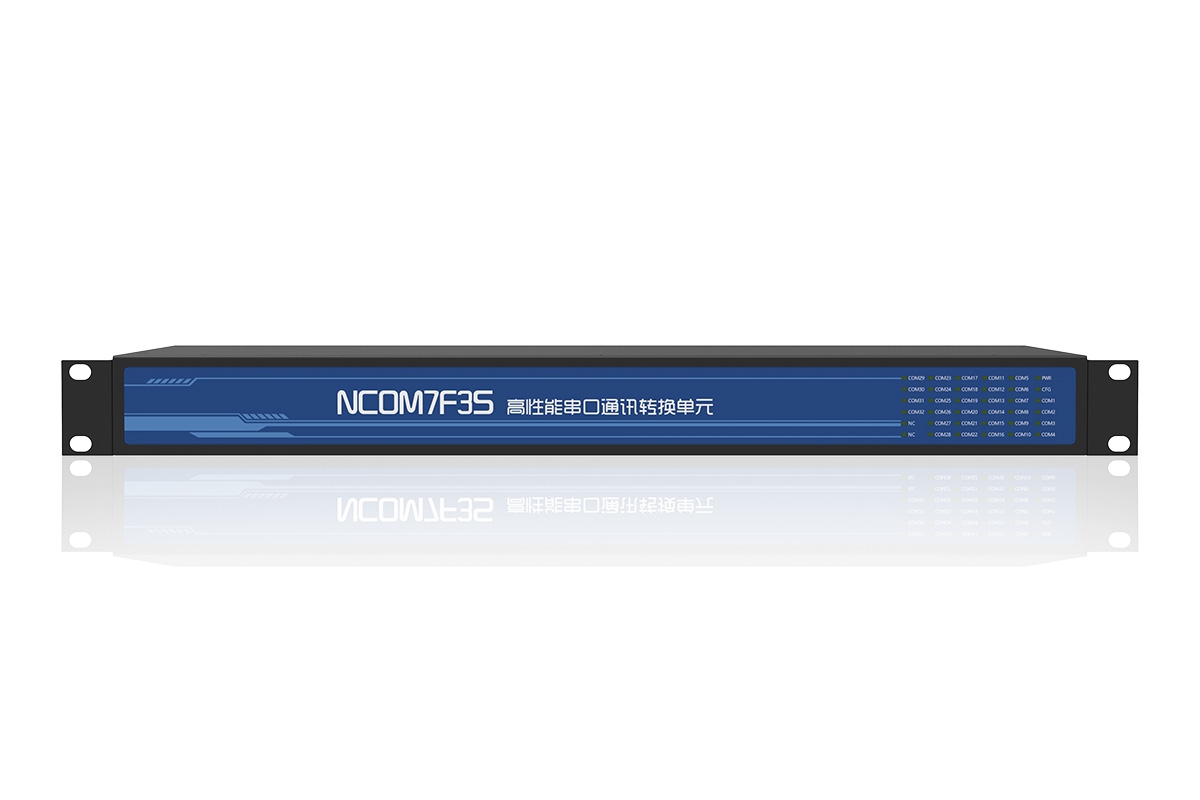

NCOM7F3S设备为高性能串口服务器，提供2路以太网口，支持交换机功能；除具备常规串口服务器透明传输功能外，还具备Modbus 网关的功能，将ModbusTCP与ModbusRTU /ModbusASCII 协议之间进行转换，能够使用户的Modbus串口设备立即具备 TCP/IP 网络接口功能，极大的扩展串口设备的通信距离。串口支持轮询、组播、心跳，为高性能复合型串口服务器。
◆ 提供32路串口信号，支持多种串口协议同时使用，串口速率可达1Mbps
10/100/1000M 自适应以太网接口，支持动态IP和静态IP
提供双网口，支持交换机功能，在工业现场配置快捷方便，提高数据传输效率
◆ 采用工业级双64位ARM Cortex-A35内核高性能处理器，主频达1GHz，和一个180 MHz的ARMCortex-M4内核，内置128KB屏蔽ROM，有384个(128个+256个)KB片上SRAM和16位DDR2/DDR3/DDR3/DDR3LSDRAM接口，最高可达533 MH、2GB SDRAM实时处理能力极强，Linux开发系统，支持客户二次开发
◆ 支持TCP Server，TCP Client、UDP、虚拟串口、背靠背连接等多种使用方法
◆ 是串口服务器，同时也具备Modbus 网关的功能
◆ 串口支持UDP组播功能，支持IP和端口组播方式，并支持心跳功能
◆ 串口支持轮询功能，每个串口最大支持10条轮询指令
◆ 支持软件或网页双重配置方式，配置设备参数方便灵活
◆ 支持DNS 域名解析功能，方便远程监控
◆ 具有自动报告设备IP地址的功能，并支持自动重启
◆ 设有密码保护，具有较高的安全等级
◆ 网口和串口都有独立的指示灯，能够清晰明了的指示工作状态
◆ 具有Reset键，可在系统参数配置混乱的情况下恢复到出厂设置
◆ 工作电压范围宽，电源具有良好的过流过压、防反接保护功能
◆ 支持在线更新固件，方便用户对设备固件进行及时更新
◆ 高档1U金属外壳，精致美观，并可有效保护产品稳定运行
◆ 支持注册功能，方便对接云平台
| 以太网接口 | |
| 数量 | 2 |
| 速率 | 10/100/1000M |
| 电磁隔离保护 | 2KV |
| 网络设置 | |
| IP分配策略 | STATIC、AUTO/DHCP |
| 本机IP地址 | 192.168.1.5 |
| 本机子网掩码 | 255.255.255.0 |
| 本机网关 | 192.168.1.1 |
| 串口 | |
| 数量 | 32 |
| 类型 | RS232/485 |
| 接口形式 | RJ45 |
| EMC | 500W雷击浪涌 |
| 过流保护 | RS485：30V/100mA |
| 串口设置 | |
| 波特率 | 1200、2400、4800、9600、19200、38400、57600、115200、230400、460800、500000、576000、921600、1000000bps |
| 数据长度 | 7、8 |
| 停止位 | 1、2 |
| 校验 | Odd（奇校验）、Even（偶校验）、None（无校验） |
| 工作模式 | TCP Server、TCP Client、UDP |
| 数据转换模式 | DTU、ModbusRTU、ModbusASCII 、TELNET、TELNETEN |
| 电源特性 | |
| 接口形式 | 国标三插 |
| 输入电压 | AC 85-305V ；DC 100-430V |
| 功率 | ≦4.7W |
| EMC | 1500W雷击浪涌 |
| 过载保护 | 支持 |
| 过压保护 | 支持 |
| 工作环境 | |
| 工作温度 | -40℃～85℃ |
| 存储温度 | -40℃～85℃ |
| 相对湿度 | ≦95％RH |
| 机械特性 | |
| 外壳 | 金属 |
| IP等级 | IP30 |
| 尺寸 | 长*宽*高(mm)437×202×45（不含挂板），483×202×45（含挂板） |
| 实验标准 | |
| 静电放电抗扰度（ESD） | GB/T 17626.2（IEC 61000-4-2）（接触放电±8kV） |
| 电快速瞬变脉冲群（EFT） | GB/T 17626.4-2018（网络端口：±2KV；电源端口：±4kV；信号端口：±4kV） |
| 低温/高温试验 | GB/T 2423.1、2（高温85℃，低温-40℃） |
| 认证 | |
| FCC | 47 CRF FCC Part 15，Subpart B ANSI C63.4-2014 |
| RoHS | (EU)2015/863-PASS |
| GB | GB 4943.1-2022 音视频、信息技术和通信技术设备--第 1 部分：安全要求 |
| 保修 | |
| 保修期限 | 5年 |
| 联系方式 | (86)0371-60201486 http://www.ipcsun.com |
